Adsl модем acorp sprinter adsl usb

Российский рынок провайдеров Интернета переживает сегодня не только активный переход на новые технологии беспроводного доступа на основе Wi-Fi, но и замену обычных аналоговых модемов на DSL-оборудование.

На отечественном рынке большинство компаний, предоставляющих доступ в Интернет, предлагают конечному пользователю услугу подключения через модем ADSL (Asymmetric Digital Subscriber Line). Эта технология позволяет одновременно использовать и ADSL-модем, и обычный телефон, которые подключены к одной телефонной линии. При этом передача цифровых данных и голоса происходит параллельно, но в разных частотных диапазонах, а потому и независимо. В асимметричной технологии DSL (ADSL) предусмотрена различная скорость восходящего и нисходящего трафиков, то есть скорость передачи данных к пользователю на порядок выше скорости передачи от пользователя. Скоростные показатели теоретически могут достигать 8 Мбит/с к клиенту и 1 Мбит/с от клиента — все зависит от оборудования на стороне провайдера, качества медной проводки, удаленности пользователя от телефонной станции. Среди достоинств следует упомянуть легкость и простоту установки, поскольку ADSL-модем подключается к обычному телефонному проводу. Не углубляясь в технические подробности, можно сказать, что основной принцип действия ADSL-модема — разделение диапазона частот от 24 кГц до 1 Гц на 4000-герцевые полосы, на каждую из которых назначается виртуальный модем. Таким образом, каждый из этих виртуальных модемов работает со своим диапазоном частот.

ADSL-модем подключается к частотному разделителю, а не напрямую к телефонной линии. Он представляет собой фильтр, который разделяет низкочастотный сигнал обычной телефонной связи и высокочастотный ADSL-сигнал. Частотный разделитель по своему виду напоминает переходник-разветвитель, имеющий три гнезда. Одно гнездо для входа телефонной линии и два гнезда выхода — для телефона и ADSL-модема. Таким образом, по одной телефонной линии могут передаваться и цифровые и аналоговые сигналы. Частотные разделители установлены не только в квартире абонента, но и непосредственно на телефонной станции, где аналоговый сигнал телефона направляется в телефонную сеть, а цифровой сигнал — на мультиплексор доступа DSLAM (Digital Subscriber Line Access Multiplexer), откуда через сеть провайдера поступает в Интернет. Мультиплексор DSLAM — это оборудование, установленное в офисе телефонной компании, которое осуществляет подключение всех абонентов к одной высокоскоростной линии. ADSL — одна из экономичных технологий, которая успешно приживается в России. Она обходится конечному пользователю дешевле, нежели выделенный канал с аналогичной пропускной способностью.

Компания Acorp, хорошо известная российскому рынку покупателей, тоже выпускает модемы, работающие по технологии ADSL. В данной статье рассматриваются два из них: Acorp Sprinter@ADSL USB и Acorp Sprinter@ADSL LAN420.

Acorp Sprinter@ADSL USB

Модель Acorp Sprinter@ADSL USB, как видно из названия, подключается к компьютеру через USB-интерфейс. Внешне устройство напоминает обычный аналоговый модем с размерами 115x142x28,5 мм. Корпус ADSL-модема выполнен в черном цвете. Передняя панель изготовлена из прозрачной пластмассы. На ней расположены световые индикаторы зеленого цвета, которые показывают состояние модема на данный момент. Индикаторов всего три: USB, RX и ADSL. Первый и последний показывают соответственно: подключено ли соединение и установлен ли кабель по одноименному протоколу/интерфейсу. Индикатор с незамысловатым названием RX (Receive Data) мигает при передаче данных от провайдера к пользователю. На задней стороне этого небольшого устройства находятся два разъема для подключения USB-кабеля и телефонной сети, причем оба кабеля идут в комплекте с модемом. Также стоит отметить, что Sprinter@ADSL USB не требует подключения внешнего источника питания, так как ему хватает питания от USB. В комплекте с модемом поставляются CD-диск с программным обеспечением, руководство пользователя, кабель RJ-11 для подключения к розетке телефонной линии, USB-кабель для подключения к ПК, сам ADSL-модем и сплиттер для телефонной линии (частотный разделитель).

Читайте также:  Х минус русские песни

Согласно спецификации на сайте производителя, Sprinter@ADSL USB соответствует стандартам ADSL Full-rate T1.413 issue 2, ITU G.dmt (G992.1) и G.lite (G992.2) и поддерживает протоколы передачи данных PPP over ATM(PPPoA), PPP over Ethernet(PPPoE), Bridged/Routed Ethernet over ATM и IP over ATM.

Установка модема проста и удобна: после подключения к ПК и установки необходимого программного обеспечения модем сам определит настройки линии (рис. 1) и подключится к ней (в ПО включены готовые настройки для ведущих провайдеров). При успешном подключении к линии ADSL значок в трее программы известит об этом сменой цвета.

Рис. 1. Программа подключения к линии ADSL

В заключение можно сказать, что этот модем, безусловно, найдет своего покупателя. Простая установка, не требующая специальных знаний, высокая скорость соединения и доступная цена — вот основные его достоинства. Ориентировочная цена Acorp Sprinter@ADSL USB — 25 долл.

Acorp Sprinter@ADSL LAN420

Поскольку пользователи зачастую имеют дома не один компьютер, возникает потребность в ADSL-модемах с несколькими сетевыми выходами и высокой скоростью соединения. Модем Acorp Sprinter@ADSL LAN420 оснащен четырьмя LAN-выходами для подключения компьютеров.

По внешнему виду устройство практически не отличается от предыдущего, габариты тоже практически совпадают. На лицевой части модема расположены индикаторы состояния как для ADSL-канала, так и для каждого подключенного LAN-соединения — всего их четыре. На задней стороне установлены четыре разъема RJ-45 и один RJ-11 для подключения к телефонной линии. Максимальная скорость передачи данных для Ethernet составляет 100 Мбит/с, доступ в Интернет через ADSL-соединение может осуществляться со скоростью до 24 Мбит/с. Также там располагается разъем для подключения внешнего источника питания. В комплекте к устройству поставляются один кабель UTP5 и телефонный кабель. Кроме того, в поставку входит блок питания, описание и сплиттер. Стоит отметить, что описание к этому модему весьма скудное, хотя дополнительных настроек много. Acorp Sprinter@ADSL LAN420 соответствует стандартам G.dmt, G.lite, ADSL, ADSL2, ADSL2+ и поддерживает протоколы PPPoA, PPPoE, IP и маршрутизацию типа «мост» (IEEE 802.1D).

Установка модема производится через встроенный web-сервер. При первом подключении модема к компьютеру необходимо установить особые настройки сети, чтобы к нему подсоединиться. После стандартной аутентификации на стороне модема появляются настройки маршрутизатора (рис. 2) и ADSL-соединения (рис. 3-5). Встроенный маршрутизатор позволяет полностью настроить каждый из LAN-портов (рис. 6). Есть возможность сконфигурировать SNTP, IP QoS(Quality of service), port forwarding, ip filters и др. Sprinter@ADSL LAN420 может работать и в качестве DHCP-сервера, что избавляет от настройки каждого компьютера в отдельности. Каждый из LAN-потов может быть настроен индивидуально в зависимости от требований. Реализована функция DMZ для доступа к управлению маршрутизатором извне. Sprinter@ADSL LAN420 поддерживает трансляцию адресов NAT и NAPT, а также подмену заголовков Masquerade.

Рис. 2. Внутренний web-сервер Sprinter@ADSL LAN420

Рис. 3. Настройки ADSL-соединения

Рис. 4. Специальные настройки ADSL-канала

Рис. 5. Подробные настройки ADSL-соединения по протоколу PPPoE

Рис. 6. Настройки маршрутизатора

Маршутизатор собирает статистику как по LAN-порту, так и по ADSL-каналу (рис. 7). Все события записываются в системный лог. Существует статистика по DHCP-клиентам в виде очень упрощенной биллинговой системы. Как и большинство подобных устройств, он построен на основе системе UNIX и имеет возможность обновления Firmware через Ethernet-подключение. Для сброса на заводские настройки на нижней части Sprinter@ADSL LAN420 расположена кнопка Reset.

Рис. 7. Сбор статистики

Широкие возможности по настройке и поддержка большинства протоколов ADSL положительно скажутся на выборе при покупке подобного устройства. Простота установки и быстрый доступ к наиболее важным настройкам через web-интерфейс, высокая скорость соединения и компактность — все это неоспоримые достоинства Sprinter@ADSL LAN420. Ориентировочная цена модема составляет 40 долл.

Читайте также:  Explay pn 970 как обновить navitel

Редакция выражает признательность компании MERLION за предоставление ADSL-модемов Acorp Sprinter@ADSL USB и Acorp Sprinter@ADSL LAN420.

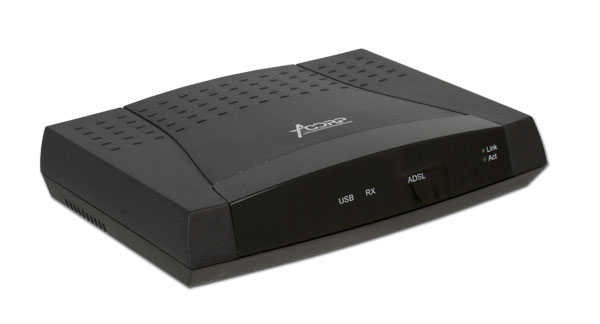

В этом обзоре будет рассмотрен ADSL-модем Acorp Sprinter USB.

Функциональные возможности устройства: ADSL-модем, подключающийся к компьютеру по USB-порту и получающий питание от него.

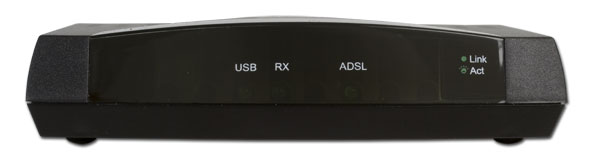

На устройстве расположены следующие индикаторы:

  • Индикатор USB-соединения (питания)
  • Индикатор приема данных
  • Индикатор состояния ADSL-соединения

Сзади на устройстве расположены:

  • Порт WAN — RJ-11
  • Разъем для подключения USB-провода

Комплектация устройства:

  • Сам модем
  • Метровый USB-кабель
  • Диск с инструкцией (на русском) и драйвером под Windows
  • 2-хметровый кабель RJ-11 — RJ-11

Вид изнутри:

Устройство выполнено на базе процессора Conexant CX82320 (поддержка Annex A и Annex B, питание от USB-шины, USB 1.1).

Также на плате установлено 2 Мбайт SDRAM-памяти Vdata VDS4616A4A-6.

Спецификация:

корпус пластиковый, допускается горизонтальная установка
исполнение Indoor
проводной сегмент
WAN тип ADSL (ITU Annex A)
количество портов 1
типы поддерживаемых соединений PPPoE да
PPPoA да
Bridge mode да
Routing over ATM да
Dynamic IP in 1483 Bridge Mode да
Fixed IP in 1483 Bridge Mode да
CLIP (IPoA) да
возможность задания размера MTU вручную да, возможно задание отдельно для входящего трафика и отдельно для исходящего
питание по USB-шине
дополнительная информация
версия драйвера 14032.099.074.000 3.25
размеры 115 × 142 × 28,5 мм

Приятно удивило не столько наличие документации на русском языке (ее наличие требуется для сертификации устройства в мин. связи "ССС") сколько наличие драйвера для данного модема по Linux, которые можно скачать с сайта производителя устройства.

Конфигурация:

Конфигурация устройства осуществляется с помощью утилиты настройки (в данном обзоре рассматривается интерфейс настройки под ОС Windows, интерфейс настройки под Linux не рассматривается).

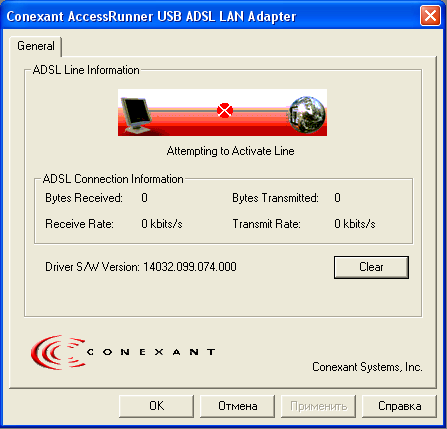

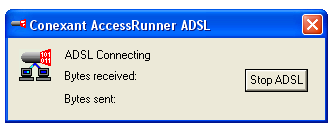

После установки драйвера устройства, в таскбаре появляется иконка утилиты настройки модема, щелкнув по которой запускается интерфейс настройки ADSL-модема

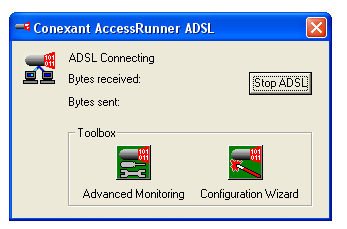

После нажатия сочетания клавиш"ALT+A", появляются дополнительные пункты

Пункт "Configuration Wizard" запускает пошаговый мастер настройки модема. Пункт "Advanced Monitoring" запускает стандартный интерфейс настройки

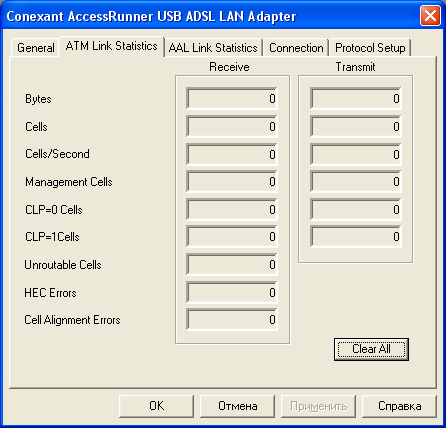

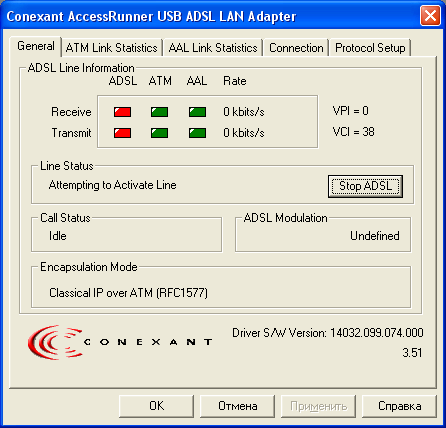

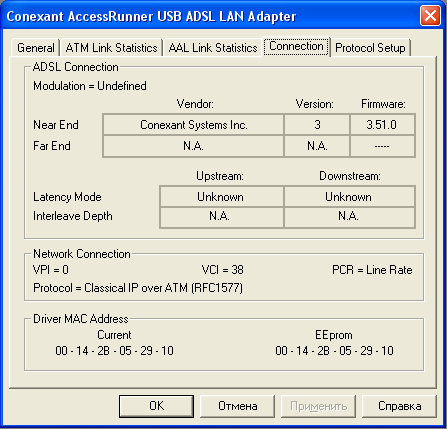

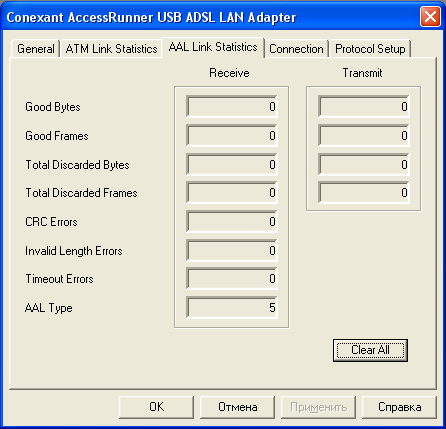

Очередное нажатие сочетания клавиш "ALT+A" открывает главное меню интерфейса,

которое по большей части предоставляет доступ к статистике устройства, а сами настройки занимают только одну вкладку из пяти

Здесь задаются параметры VPI/VCI — эта информация предоставляется провайдером услуг. Одновременно можно использовать только одну пару параметров VPI/VCI. Устройство также позволяет задать параметры MTU как для входящих, так и для исходящих пакетов.

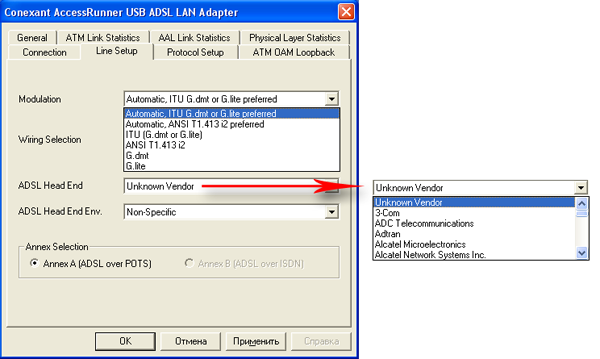

Впоследствии оказалось, что список настроек можно несколько расширить, нажав сочетание клавиш Alt+P.

Остается только гадать, почему об этих настройках и об этом сочетании клавиш (Alt+P) ничего не сказано в документации.

Практически все настройки модема задаются во время инсталляции драйвера, так что изменение каких-либо параметров может даже не потребоваться. PPPoE-соединение создается автоматически во время инсталляции драйвера (естественно, в случае использования подключения через PPPoE).

Никаких дополнительных настроек устройство не предоставляет. Параметры фильтрации трафика, IP-адреса, параметры маршрутизации задаются на клиентском компьютере.

Тестирование производительности:

Тестирование проводного сегмента:

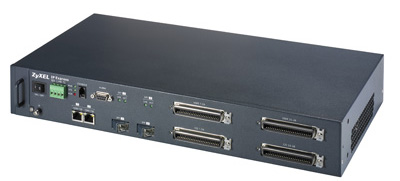

Для тестирования ADSL соединения применялся ADSL коммутатор ZyXEL IES-1248, предоставленный нам российским представительством компании ZyXEL.

Настройки DSLAM’а позволяют задавать время задержки передачи данных (interleave delay). Это время, указанное в миллисекундах, влияет на размер передаваемого за раз блока данных. Если это время установлено, например, в 10 мс — в единый блок собираются данные, пришедшие за 10 мс. Задержка используется для коррекции ошибок передачи с использованием алгоритма Reed-Solomon (метод Рида-Соломона) — этот алгоритм более эффективен при использовании больших блоков данных. Увеличение времени задержки позволяет увеличить размер единого блока данных как раз для более эффективной работы алгоритма Reed-Solomon. Увеличение времени задержки оправдывает себя при низком качестве телефонной линии и ее большой протяженности, на качественной телефонной линии небольшой длины выгоднее минимизировать задержки.

Читайте также:  Rambler почта вход на мою страницу

Значения Interleave delay устанавливаются отдельно для прямого и обратного каналов. Для того чтобы увидеть, как это изменение отражается на задержках связи достаточно воспользоваться утилитой Ping. При установке задержек на прямом и обратном каналах в 0 мс, Ping показывает время приема-передачи порядка 7

8 мс. При увеличении значений Interleave delay время приема-передачи увеличивается.

Так как длина нашей ADSL-линии составляет всего порядка двух — трех метров — мы можем ограничиться нулевым временем задержки (стандартное значение — 16 мс, на DSLAM’е от ZyXEL по умолчанию стоит значение — 4 мс). Исходя из предыдущего опыта тестирования различного ADSL-оборудования, максимальные скорости передачи данных были достигнуты при использовании нулевых задержек (режим Fast).

При тестировании в режиме ADSL, использовалась G.dmt модуляция, так как именно при ее использовании можно развить максимальную скорость в режиме ADSL.

Тест LAN-WAN — тестирование проводилось по этой методике

Максимальная скорость: 6,02 Мбит/с — хороший показатель, однако в полнодуплексном режиме скорость трафика снижается очень сильно (до 1,48 Мбит/с).

Посмотрим, как ведет себя трафик при уменьшении размера пакетов:

При уменьшении размера пакетов, скорость трафика значительно снижается. Распределение скоростей в полнодуплексном режиме остается примерно неизменным (в полнодуплексном режиме скорости в направлении LAN->WAN и WAN->LAN примерно равны).

Доступность:

Средняя розничная цена на рассматриваемое в статье устройство: Н/Д(0)

Выводы:

Рассмотренный ADSL-модем предоставляет стандартный набор возможностей, позволяющих произвести подключение к ADSL-линии. Что оказалось сюрпризом — наличие драйверов модема для ОС Linux.

К сожалению, сплиттер не входит в комплект поставки устройства, и его придется приобретать отдельно.

В настройках устройства есть пункт, позволяющий ограничивать максимальную скорость трафика, однако изменение этих параметров никак не сказалось на скорости, как входящего, так и исходящего трафика. Список отображаемых параметров можно немного расширить, нажав сочетание клавиш Alt+P, о котором в документации почему-то не говорится ни слова (среди этих параметров выбор типа модуляции сигнала).

На момент написания обзора, данный ADSL-модем можно приобрести по цене менее $25.

Плюсы:

  • Наличие драйверов для ОС Linux
  • Низкая стоимость
  • Отсутствие необходимости во внешнем блоке питания
  • Наличие документации на русском языке и сертификата Мин. Связи РФ (ССС)

Минусы:

  • Сплиттер не входит в комплект устройства
  • Ограничение трафика в настройках устройства не работает
  • О некоторых параметрах устройства ничего не сказано в документации (даже то, как в эти параметры попасть)

  • Размещение : внешний
  • Тип : ADSL
  • Интерфейс : USB
  • Питание через USB : есть
  • Размеры (ШxВxГ) : 142 x 28 x 115 мм
